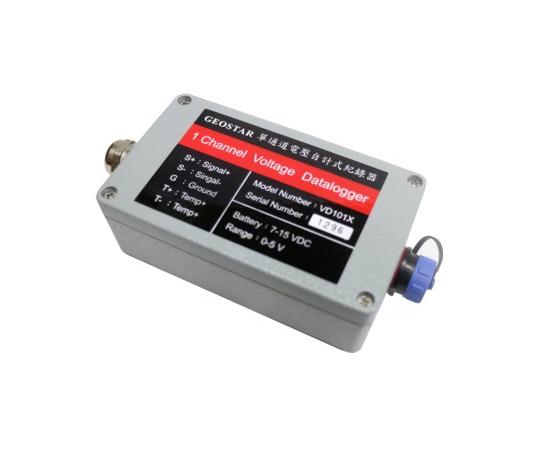

单通道电压自计式记录器

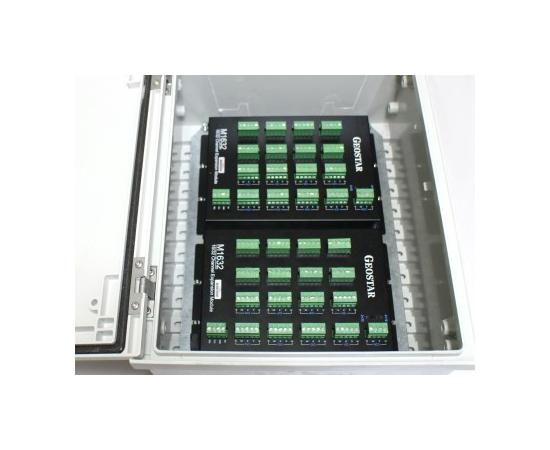

32通道扩充模组

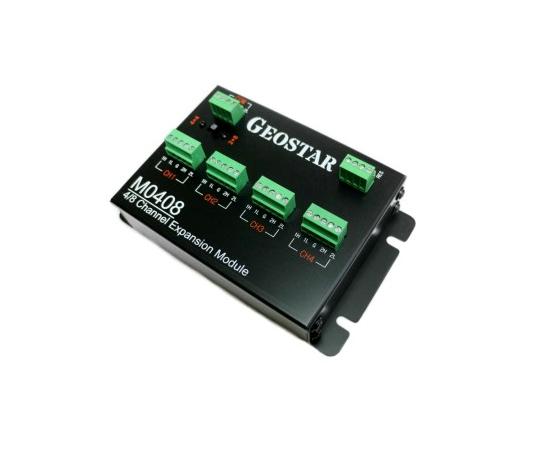

8通道扩充模组

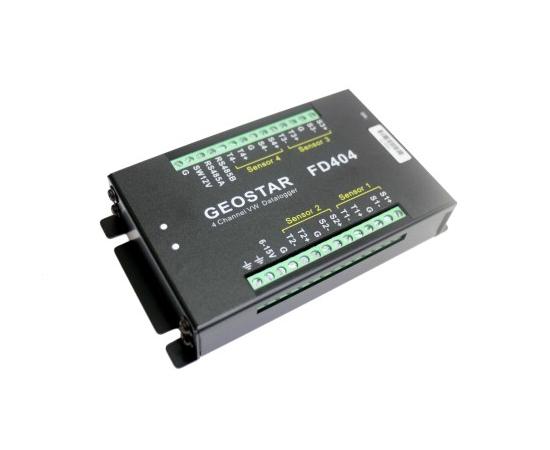

4通道振弦自计式记录器

单通道振弦自记录模组

单通道振弦自记录模组

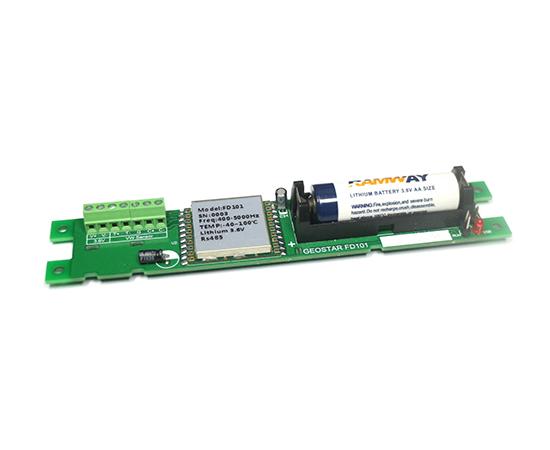

规格FD101 单通道振弦自记录模组单位
型号FD101
尺寸 (LxWxH)155 x 28 x 20mm
外部供电2.8～3.6VDC
电池类型Lithium 14505MVDC
工作温度0～55℃
储存温度-25～70℃
待机电流主动上传模式: ≦0.6mA
轮询模式: ≦2mA
工作电流≦60mA
激励电压5VDC
频率扫描范围
400～5000
Hz
量测精度0.5Hz
温度量测范围-40～100℃
温度解析度0.01℃
测量频率解析度0.2Hz
温度传感器类型3000Ω NTC热敏电阻
资料储存空间4MB (纪录资料可达100,000笔)
纪录频率10秒纪录1笔～24小时纪录1笔 (可自由选择)
数位介面RS485：9600bps，N，8，1



产品介绍
优势特点
应用范围
选购说明
FD101 单通道振弦自记录模组主要用于测读单一振弦式感应器及其环境温度，如振弦式水压计、振弦式裂缝计及振弦式应变计等仪器。

FD101由内部高容量锂电池供电，也可选择由外部稳压器供电。本产品体积小巧，可以非常方便地放置在测量物件附近，适合用于长期监测偏远地点的仪器，可以稳定可靠的将监测资料记录于内建记忆体中俾供工程人员将记录资料下载至行动装置(如笔记型电脑或PDA等)，并将收集的资料带回工务所汇整作成观测报告。
  • 仪器易于安装设定、简单、可靠。
  • 可选择高容量锂电池或外部(DC3.3V)供电。
  • 可以外接LORA、Zigbee、3G/4G DTU等无线传输模组。
  • 可设定计算公式及选择输出单位 (如压力单位kPa、长度单位mm、应力单位kgf/cm2等)。
  • 提供软体操作设定免费教学。
  • 外观尺寸小巧，结构坚固。
FD101 单通道振弦自记录模组主要用于测读单一振弦式感应器及其环境温度，如振弦式水压计、振弦式裂缝计及振弦式应变计等仪器。
