3D裂缝计
| 规格 | 9490 3D裂缝计 | 单位 | ||
| 型号 | 9490-1 | 9490-2 | 9490-3 | |
| 说明 | 公块 | 母块 | 定位块 | |
量测范围 | 12.5 | mm | ||
本体材质 | 304不锈钢 | |||
| 锚定端材质 | #4 钢筋 | |||
| 锚定端 (外径x长度) | 13x150 | mm | ||
产品介绍
优势特点
应用范围
选购说明
9490 3D裂缝计 (3D Crackmeter) 可简单透过人力手动量测裂缝的三维变位量 (X轴横向变位、Y轴直向变位及Z轴沉陷变位)。
本产品材质为304不锈钢，具有绝佳的耐候及防腐蚀特性，适合长期装设于户外。
本产品可以细分为9490-1(公块)、9490-2(母块)及9490-3(定位块)。
底部焊上150mm长锚定螺栓可牢固架设在待测结构物上(使用时先在裂缝两侧钻孔(孔径为15mm，深度约为100mm)，植入固定螺栓后灌入Epoxy环氧树指填满空隙再静待其凝固硬化即可)。
根据现地条件可以采用垂直安装或水平安装，安装工作完成后可使用深度规(Depth Gauge)或测微表(Dial Indicator)进行人工观测。
| 规格 | 深度规及测微表 | 单位 | ||
量测范围 | 50-150 | mm | ||
解析度 | 0.1 | |||
| 准确度 | 0.05 | |||
产品型号 | 品名 | 单位 | 备注 |

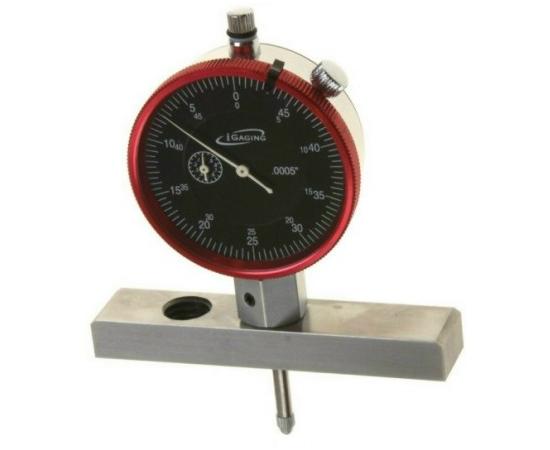

| 测微表 | 测微表 | 台 | 50-150mm |
| 深度规 | 深度规 | 台 | 50-150mm |
- 岩壁裂缝之变化长期观测。
- 混凝土结构物裂缝监测。
- 开挖工地之裂缝及沉陷监测 。
- 水坝、堤防裂缝长期观测。
- 连续壁、边坡挡土墙裂缝监测。
- 砖墙、石墙裂缝监测。
- 潜在隆起或沉陷区域之3D变位监测。
- 隧道裂缝监测。
