倾斜计 | 变位计
邻房倾斜计
| 规格 | 8350 MEMS邻房倾斜计 | 单位 | ||
| 型号(单轴向) | 8350A-1-15 | 8350B-1-15 | 8350C-1-15 | |
| 型号(双轴向) | 8350A-2-15 | 8350B-2-15 | 8350C-2-15 | |
量测范围1 | ±15 | ±15 | ±15 | ° |
| 讯号输出 | 类比式 | 类比转数位式 | 数位式 | |
| 输入电压 | 12V(±3V) | 12V(±3V) | 12V(±3V) | Vdc |
| 电缆线芯线数(单轴) | 3对 | 3对 | 2对 | 双绞线 |
| 电缆线芯线数(双轴) | 4对 | 4对 | 2对 | |
| 最大线长 | 300 | 300 | 300 | m |
| 外径 x 长度 | Φ32 x 193 | mm | ||
| 重量 | 0.5 | kg | ||
抗冲击力 | 2000 | g | ||
| 温度飘移 | 0.0003 | V/℃ | ||
| 非线性 | <0.5 | %FS | ||
| 解析度 | ±0.01(±2 arc sec) | mm/m | ||
| 操作温度 | -20～80 | ℃ | ||
| 耐水压 | >1000 | KPa | ||
| 本体材质 | 300系列不锈钢 | |||
备注1：其他角度请电洽
产品介绍
优势特点
应用范围
选购说明

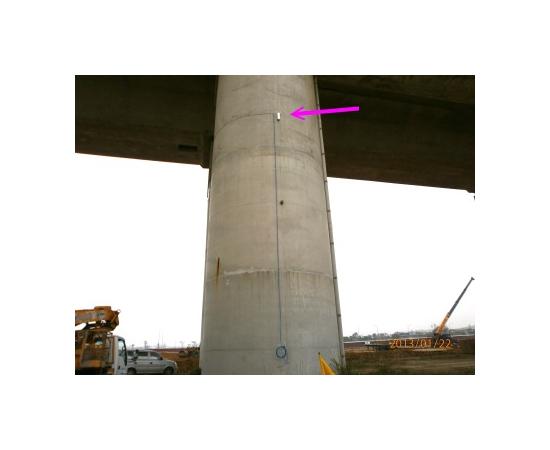

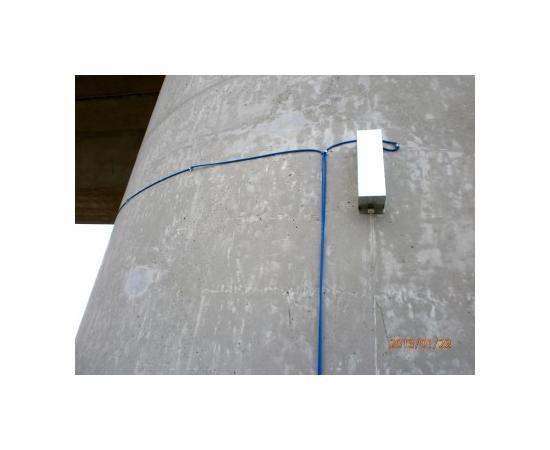

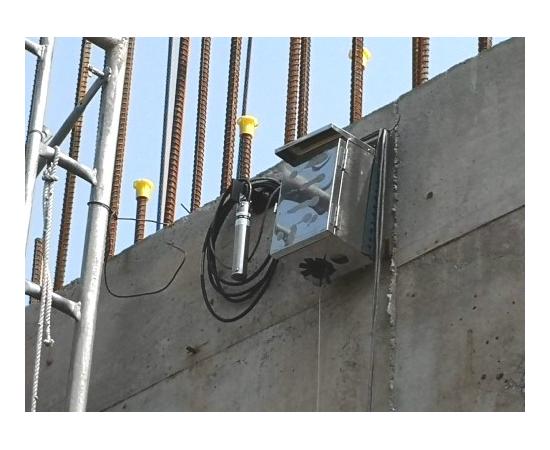

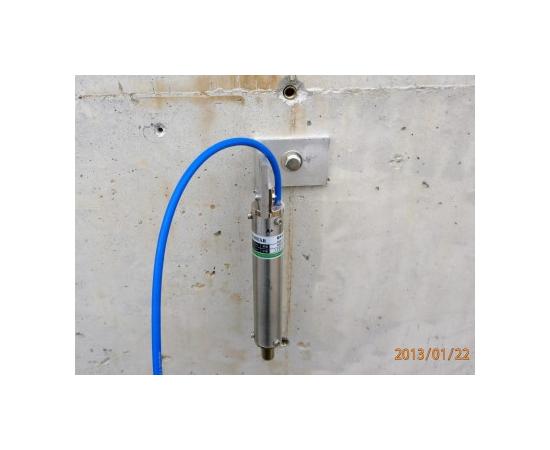

MEMS 邻房倾斜计主要设计目的在于长期监测水坝、堤防、基础墙、桥樑桥墩、隧道壁等结构体倾斜变化。
本产品基本使用方式是将仪器固定于待测结构体上利用MEMS读数仪测量其初始读值及当前读值以计算其倾角的相对变化。
倾斜计可由人工手动监测，也可使用自动化集录器长期记录数据。
本产品基本使用方式是将仪器固定于待测结构体上利用MEMS读数仪测量其初始读值及当前读值以计算其倾角的相对变化。
倾斜计可由人工手动监测，也可使用自动化集录器长期记录数据。
- 结构坚固耐撞击。
- 精准度超过国外进口产品，故障率低。
- 与全自动监测记录警报系统完全相容。
- 反应快速并具有良好的长期稳定性。
- 长期自动化监测耐久性佳，数据曲线稳定易判读。
产品型号 | 品名 | 单位 | 备注 |
VD101 | 电压自记式集录器 | 台 | 设定后可依自订频率纪录读值资料 |
| 9020 | 自动化主机 | 套 | 资料云端即时传输，并可搭配多项仪器同时监测 |
| 3030 | PVC讯号电缆 | m | Φ7.5mm_8芯双绞22AWG(PE-PVC铝箔各隔+金属隔网) |
Model 8350 MEMS 邻房倾斜计《计算公式》
Calculated Tilt (°)：△θ=K*(R1-R0)
△θ = 倾角变化量
R1 = 当前读值 (装设后倾斜计量测值)
R0 = 初始读值 (装设后倾斜计初始量测值)
K = 倾斜计之出厂校正系数
.............................................................................................
计算范例 :
R1 = 0.2459 Volt
R0 = 0.0666 Volt
K = 3.5804 °/Volt
△θ=K*(R1-R0)
= ( 0.2459 - 0.0666 )Volt x 3.5804 °/Volt
= 0.1793 Volt x 3.5804 °/Volt
= 0.6420 °
MEMS 邻房倾斜计主要设计目的在于长期监测水坝、堤防、基础墙、桥樑桥墩、隧道壁等结构体倾斜变化。
