定置型倾斜计主要用于监测钻孔中水平和垂直的移动，包括：
- 监测由于隧道或开挖引起地下结构物的位移。
- 监测由于开挖隧道引起的地层移动。
- 监测山坡地滑坡位移。

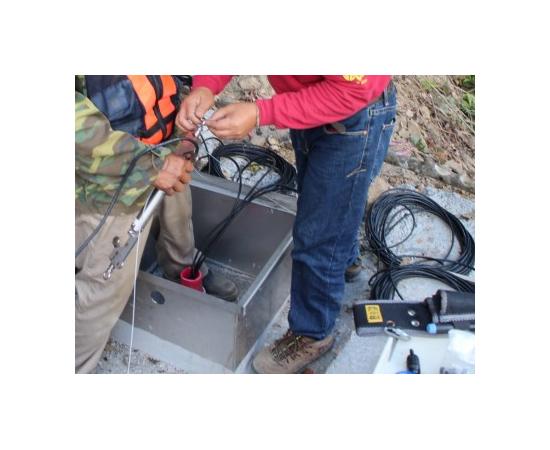

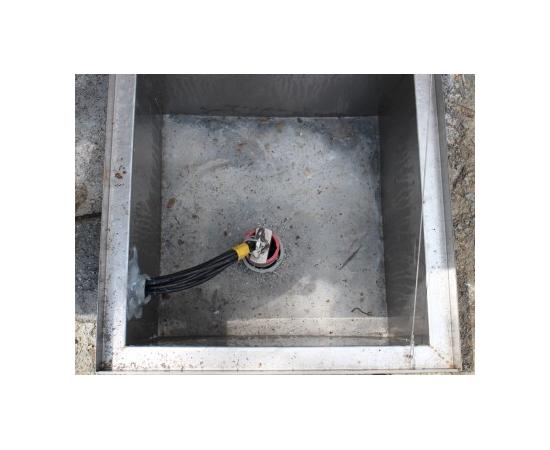

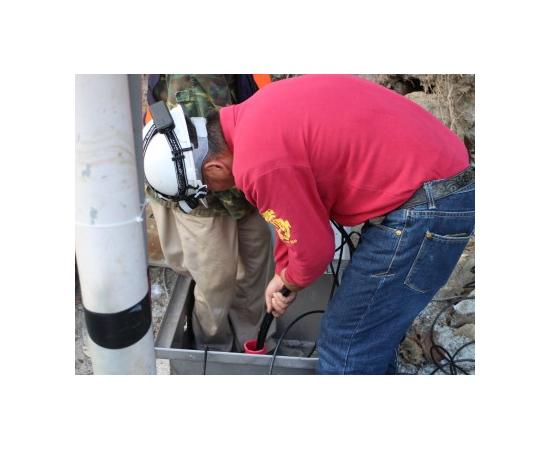

理想的方法是将倾斜计安装在倾度管里，倾斜计按照一定的距离排列连成一串，由滑轮装配放入钻孔中。
倾斜计可由人工手动监测，也可使用自动化集录器长期记录数据。
- 仪器坚固耐用，操作简单。
- 可选用单轴或双轴仪器。
- 由自动化集录器记录数据，不需人工测读。
- 反应快速并具有良好的长期稳定性。
- 防水密封达10 Bar。
- 仪器排成一串，有效描绘出完整的位移的剖面。
产品型号 | 品名 | 单位 | 备注 |
9300-Beam-1m | 不锈钢管-1m | 支 | 1000xΦ20x1.5(壁厚)mm |
9300-Beam-2m | 不锈钢管-2m | 支 | 2000xΦ20x1.5(壁厚)mm |
9300-Beam-3m | 不锈钢管-3m | 支 | 3000xΦ20x1.5(壁厚)mm |

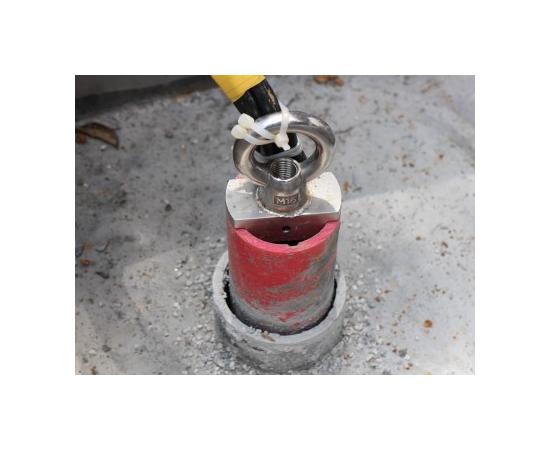

9300-TP | 管口固定圆环 | 只 | |
9300-BT | 管底承重铅锤 | 只 | 重量 : 3kg |
9300-SW | 不锈钢滑轮片 | 片 | |
SD101 | 振弦自记式集录器 | 台 | 设定后可依自订频率纪录读值及温度资料 |
| 9020 | 自动化主机 | 套 | 资料云端即时传输，并可搭配多项仪器同时监测 |
| 3010 | PVC讯号电缆 | m | Φ6.3mm_4芯双绞22AWG(PE-PVC铝箔各隔) |
Model 9300 振弦式定置型倾斜计《计算公式》
A = ( R1 - R0 ) x K
A = 倾角变化量
R1 = 当前读值 (装设后倾斜计量测值)
R0 = 初始读值 (装设后倾斜计初始量测值)
K = 倾斜计之出厂校正系数
.............................................................................................
计算范例 :
R1 = 4792 digit
R0 = 4687 digit
K = 0.00168 °/digit
A = ( R1 - R0 ) x K
= ( 4792 - 4687 )digit x 0.00168 °/digit
= 105 digit x 0.00168 °/digit
= 0.1764 °
