振弦式地锚荷重计

振弦式地锚荷重计

规格 9900 系列振弦式地锚荷重计单位
型号9900-509900-1009900-2009900-300
量测范围0-500-1000-2000-300tf
安全过载150%FS
灵敏度0.025
非线性<0.5
外径 (OD)140140140160mm
内径 (ID)90909075
高度 (H)100100100100
重量7.57.57.59.5kg
操作温度
-20～80
℃
电缆线长度标配 2m (长度可客制化)
电缆线材质8 芯 / 22 AWG / PE 绝缘 / PVC 外被
本体材质合金钢
对应测读器型号VW406 / 9020 / MD404
产品介绍
优势特点
应用范围
选购说明

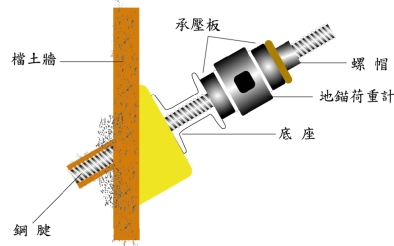

地锚荷重计用于监测挡土墙或边坡上地锚或岩锚之预力变化，也可应用于地下开挖、静力试桩、托底之支撑等。

9900 振弦式地锚荷重计内部包含 3~6 个振弦式感应器，等距离围绕轴心安装 在一个合金钢圆柱体内，
并在上下配备荷重承压板，地锚荷重计内部的振弦式感应器透过多 芯电缆线连接到读数仪或自动化集录器上可以
精确快速反应荷重计本体当下所承受的预力。
  • 局部破损也不影响测量精度，液压荷重计则会有液体渗漏。
  • 量测数据准确，具备高精度及高灵敏度。
  • 与无线传输自动化集录系统完全相容。
  • 结构稳固并具有良好的长期稳定性。
  • 反应快速，测量精度不受电缆线长度影响。
  • 量程50~300Tf可选
产品型号品名单位备注
VW406手持式振弦测读仪台具备多弦测量功能，可搭配多项振弦式仪器测读
MD505多通道振弦自记式集录器台设定后可依自订频率纪录读值及温度资料
9020自动化主机套资料云端即时传输，并可搭配多项仪器同时监测
3020PVC讯号电缆mΦ6.5mm_8芯24AWG(PE-PVC铝箔总隔+金属隔网)

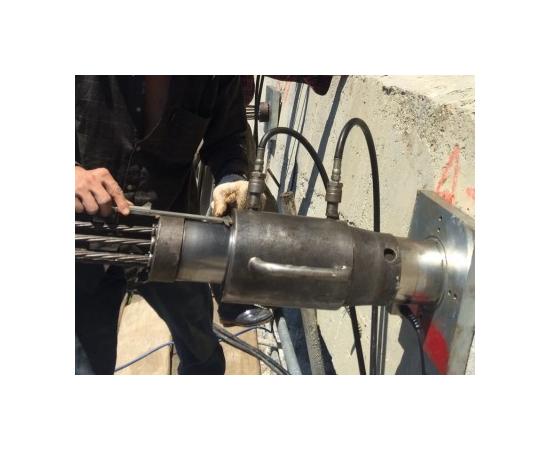

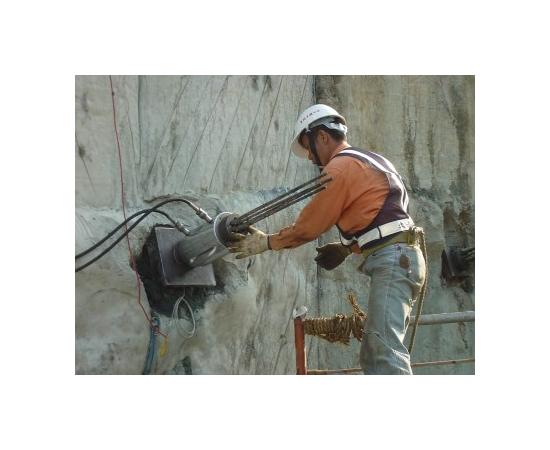

  • 边坡地锚安全观测
  • 桥梁承重与水坝监测
  • 基桩载重试验
  • 建筑工地H钢梁轴力监测
  • 房屋迁移千斤顶承重控制
  • 货物、谷物进仓重量控制
  • 油槽、漆槽自动化容量监控
