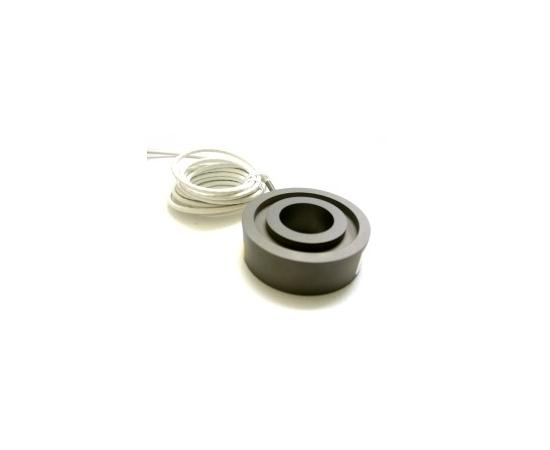

电子式螺栓荷重计(华司荷重计)

规格9920 电子式螺栓荷重计(华司荷重计)单位
型号9920
量测范围0-30Tf
额定输出1.0～2.0mV/V
安全过载150%FS
非线性<1.0
外径 (OD)65mm
内径 (ID)30.8mm
高度 (H)27mm
工作电压8～12VDC
最大工作电压15
操作温度-20～60℃
防水等级IP68
材质合金钢
对应测读器型号9020 / BD101
产品介绍
优势特点
应用范围
选购说明
在隧道工程中一般是以螺栓及结合铁件进行环片接合,螺栓荷重计(或称华司荷重计)可以精确量测出螺栓扭紧后之应力进而确保现场施工品质避免影响隧道的承载能力。

Model 9920 电子式螺栓荷重计内部包含数个电阻感应元件，等距离围绕轴心安装在一个合金钢圆柱体内，并在上下配备承压板，荷重计内部的电阻感应元件透过多芯电缆线连接到测读器或自动化集录器上可以精确快速反应荷重计本体当下所承受的预力。
  • 量测数据准确，具备高精度及高灵敏度。
  • 结构稳固并具有良好的长期稳定性。
  • 与无线传输自动化集录系统完全相容。
产品型号品名单位备注
BD101电阻自记式集录器台设定后可依自订频率纪录读值资料
9020自动化主机套资料云端即时传输，并可搭配多项仪器同时监测
3020PVC讯号电缆mΦ6.5mm_8芯24AWG(PE-PVC铝箔总隔+金属隔网)



在隧道工程中一般是以螺栓及结合铁件进行环片接合,螺栓荷重计(或称华司荷重计)可以精确量测出螺栓扭紧后之应力进而确保现场施工品质避免影响隧道的承载能力。
