倾斜计 | 变位计
铝樑倾斜计 / 杆式沉陷计
| 规格 | 8750 MEMS铝樑倾斜计 / 杆式沉陷计 | 单位 | ||
| 型号(水平式) | 8750A-H-15 | 8750B-H-15 | 8750C-H-15 | |
| 型号(垂直式) | 8750A-V-15 | 8750B-V-15 | 8750C-V-15 | |
量测范围1 | ±15 | ±15 | ±15 | ° |
| 讯号输出 | 类比式 | 类比转数位式 | 数位式 | |
| 输入电压 | 12V(±3V) | 12V(±3V) | 12V(±3V) | Vdc |
| 电缆线芯线数(单轴) | 3对 | 3对 | 2对 | 双绞线 |
| 电缆线芯线数(双轴) | 4对 | 4对 | 2对 | |
| 最大线长 | 300 | 300 | 300 | m |
| 铝樑长度 | 1 / 2 / 3 | m | ||
| 铝樑重量 | 1.8 / 3.6 / 5.4 | kg | ||
抗冲击力 | 2000 | g | ||
| 温度飘移 | 0.0003 | V/℃ | ||
| 非线性 | <0.5 | %FS | ||
| 解析度 | ±0.01(±2 arc sec) | mm/m | ||
| 操作温度 | -20～80 | ℃ | ||
| 本体材质 | 铝合金 | |||
备注1：其他角度请电洽
产品介绍
优势特点
应用范围
选购说明

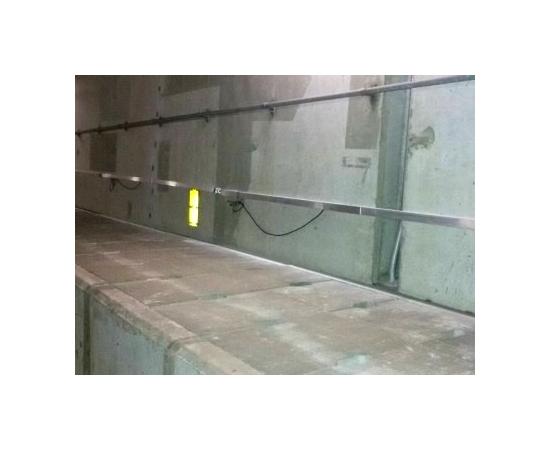

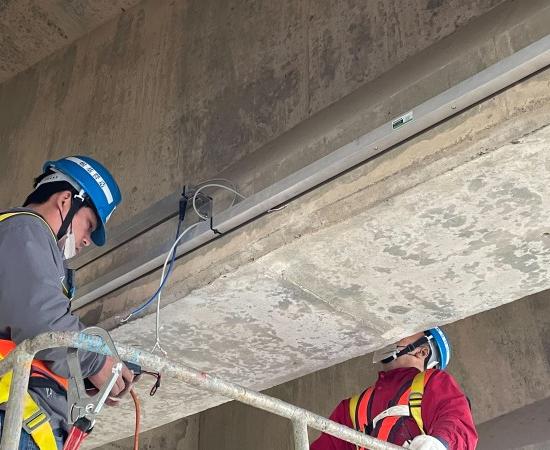

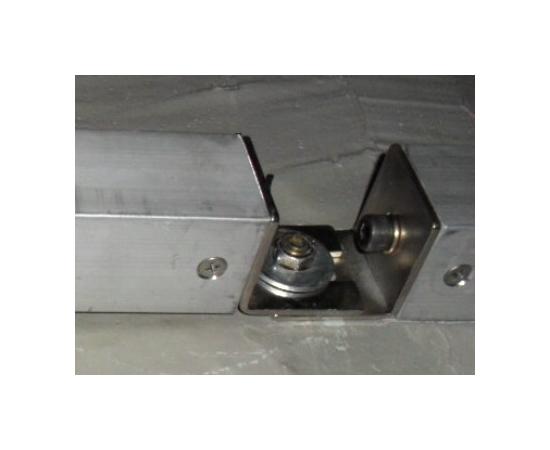

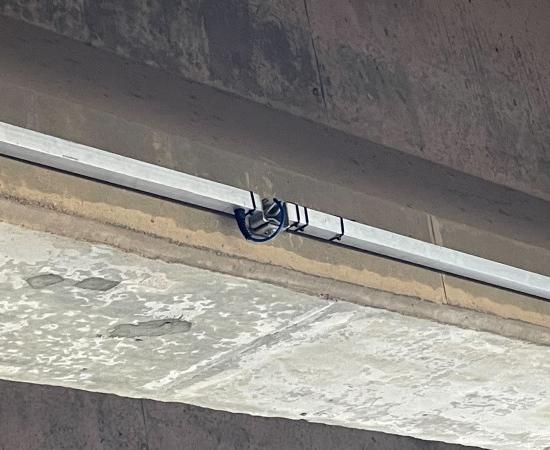

8750 MEMS 铝樑倾斜计 / 杆式沉陷计放置在方型铝合金樑内部，铝樑可以水平或垂直安装，两端锚固在结构物上，从而可以在一个长的跨距上进行一个精确的测量。
本仪器可以使用手动测读仪或采用自动化数据集录器采撷数据。其精确度可以检测小于1弧秒 (0.005 mm/m) 的倾角变化。
- 仪器坚固耐用，操作简单。
- 由自动化集录器记录数据，不需人工测读。
- 反应快速并具有良好的长期稳定性。
- 仪器排成一串，有效描绘出完整的位移的剖面。
产品型号 | 品名 | 单位 | 备注 |
8750-Beam-1m | 方形铝樑-1m | 支 | 1000x40x40x3(壁厚)mm |
8750-Beam-2m | 方形铝樑-2m | 支 | 2000x40x40x3(壁厚)mm |
8750-Beam-3m | 方形铝樑-3m | 支 | 3000x40x40x3(壁厚)mm |
VD101 | 电压自记式集录器 | 台 | 设定后可依自订频率纪录读值资料 |
| 9020 | 自动化主机 | 套 | 资料云端即时传输，并可搭配多项仪器同时监测 |
| 3030 | PVC讯号电缆 | m | Φ7.5mm_8芯双绞22AWG(PE-PVC铝箔各隔+金属隔网) |
Model 8750 MEMS 铝樑倾斜计《计算公式》
Calculated Tilt (°)：△θ=K*(R1-R0)
△θ = 倾角变化量
R1 = 当前读值 (装设后倾斜计量测值)
R0 = 初始读值 (装设后倾斜计初始量测值)
K = 倾斜计之出厂校正系数 (单位为Degree/Volt)
.............................................................................................
计算范例 :
R1 = 1.1330 Volt
R0 = 0.0288 Volt
K = 3.6218 °/Volt
△θ = ( R1 - R0 ) x K
= ( 1.1330 - 0.0288 )Volt x 3.6218 °/Volt
= 1.1042 Volt x 3.6218 °/Volt
= 3.9991 °
MEMS 铝樑倾斜计 / 杆式沉陷计主要应用于：
- 测量建筑物部位受邻近隧道工程或基地开挖的影响。
- 监测隧道壁、挡土墙或衬砌层的移动。
- 监测桥樑或结构物的承载力。
- 监测水坝、堤防和管线的沉陷。
