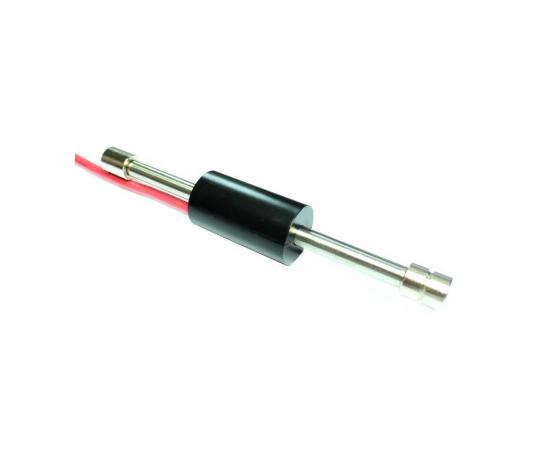

振弦式支撑应变计的设计原理系将一根钢弦的两端固定于中空金属管中，当金属管受外力或温度影响而变形时，钢弦的张力将因此递增或衰减，其共振频率随之改变。使用振弦式读数仪或自动化集录器可以测得该共振频率进而推算出其应变量。
- 仪器具备高精准度，并有良好的长期稳定性。
- 多样化的安装方式。
- 可以连接无线传输自动化集录系统。
- 仪器附温度量测功能。
- 防水能力可达500KPa(水下50m)。
- 准确性不受电缆线长度影响。
| 产品型号 | 品名 | 单位 | 备注 | |||
| 9000A | 支撑应变计本体(标准型) | 支 | 量程：3000με / 长度：165mm (标准型) | |||
| 9000B | 支撑应变计本体(微小型) | 支 | 量程：3000με / 长度：80mm (微小型) | |||
| 9000C | 支撑应变计本体(水下型) | 支 | 量程：3000με / 长度：165mm (水下型) | |||
| 9000D | 支撑应变计本体(包覆型) | 支 | 量程：3000με / 长度：165mm (包覆型) | |||
| 9000E | 支撑应变计本体(加长型) | 支 | 量程：3000με / 长度：265mm (加长型) | |||
| 9000-CL | 支撑应变计线圈(射出成型) | 条 | 线圈 (PE绝缘 / PVC外被 / AWG22-2P / 2m) | |||
| 9000-MB | 支撑应变计基座 | 组 | 固定基座 (可焊金属) | |||

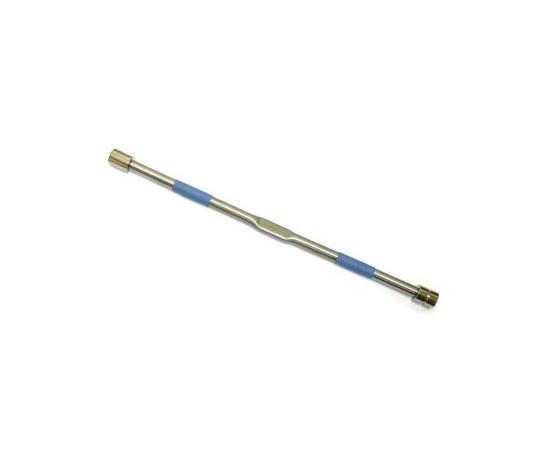

| 9000-SB | 支撑模拟棒 | 支 | 模拟棒 (长度：165mm) | |||
| 3000 | PVC讯号电缆 | m | Φ4.7mm_4芯双绞22AWG(PE-PVC铝箔各隔) | |||

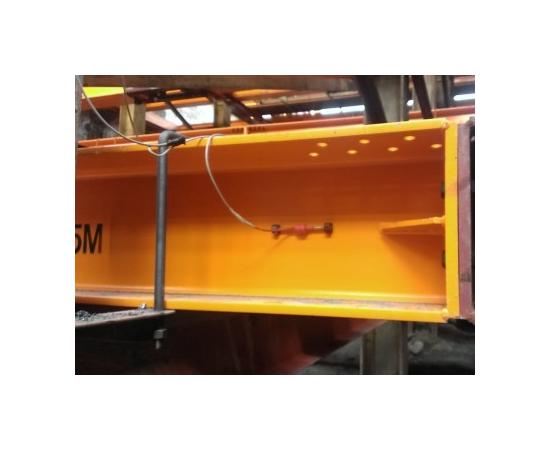

9000振弦式支撑应变计的观测应用是在水平支撑型钢的樑腹左右两侧装设振弦式应变计，当支撑型钢受力时，应变计随之产生应变，由此应变量工程人员可以计算出作用于支撑之应力。
