测管倾斜仪 | 电缆线
倾斜仪控制电缆
| 规格 | 3080 系列倾斜仪控制电缆 | 3085 系列倾斜仪控制电缆 | 单位 | |||
| 型号 | 3080 | 3085 | ||||
| 量测范围 | 30～100 | 50～120 | m | |||
| 缆线外径 | Φ9.5 | Φ7.0 | mm | |||
| 芯线数量 | 6芯 + 抗拉钢索 | 6芯 + Kevlar | ||||
| 电缆重量 | 6.2kg (50m Typical) | 4.8kg (70m Typical) | ||||
| 操作温度 | -40～120 | ℃ | ||||
| 外被颜色 | 雾黑 | |||||
| 外被材质 | PUR 软式聚氨酯 (Polyurethanes) | |||||
| 绝缘材质 | TPE 热塑性弹性体（Thermo Plastic Elastomer） | |||||
| 深度标示 | 0.5m / 红黄相间标示 | 0.5m / 红白相间标示 | ||||
| 抗拉力 | 150kg以上 | |||||
| 缆线特色 | 防水防滑耐寒并且不会延展 | |||||
| 对应仪器 | 7000 / 7050 | |||||
| 对应测读仪 | AB500 / AB501 / AB501D | | ||||
产品介绍
优势特点
应用范围
选购说明

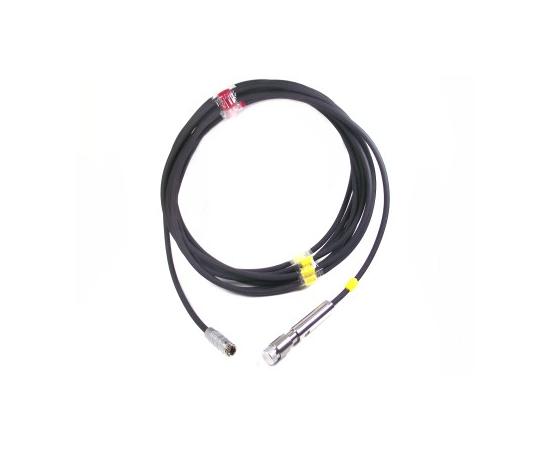

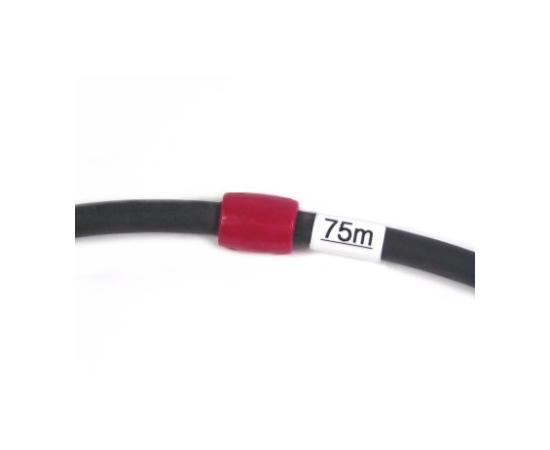

3080 / 3085 系列倾斜仪控制电缆具有耐化学腐蚀及耐磨损的特性即使在低温下也可以保持灵活使用。本产品内部采用钢索(Model 3080)或进口Kevlar®克维拉纤维(一种非常强韧且耐高温的人造纤维)(Model 3085)来增强抗拉力量，可承受150kg以上的拉力。外部柔韧的橡皮深度标记永久可靠地硬化在电缆护套上，不会轻易剥离脱落，每 0.5m 一标、黄红相间。外护套PUR聚氨酯严格选用德国及美国进口的材料制造。

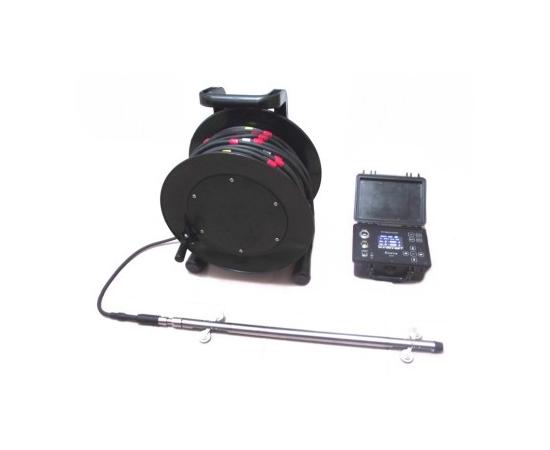

整套测管倾斜仪观测系统包括测管倾斜仪感应器、ABS倾度管、倾斜仪电缆线及测读仪：
- 标准 Geostar 倾度管：ABS材质、外径70mm、内径58mm、每支长度3m。

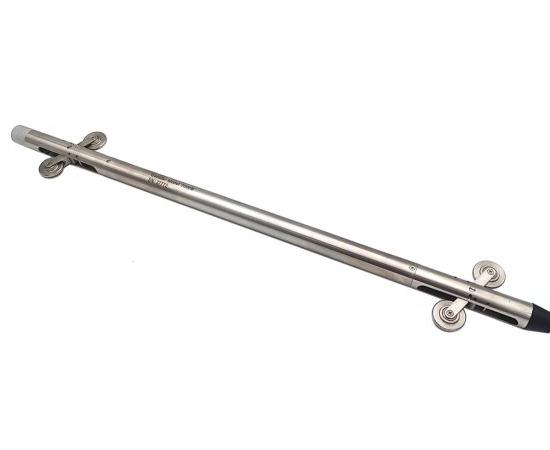

- 测管倾斜仪：主要用来监测结构物的变形，如深开挖基地、铁公路路基、边坡稳定等。
- 测读器：使用测读器读取测管倾斜仪数据并记录于内建记忆体中，由技术人员透过连线软体撷取数据于电脑中进行判读并将结果用图形和表格形式显示出来，通过数据分析可以得到倾度管螺旋度和倾度管由底部至顶部的位移量。
| 产品型号 | 品名 | 单位 | 备注 |
| 3080-30 | 9.5mm (TPE-PUR高压防寒水下电缆)黑色外被-抗拉钢索 | 条 | 30m(不含接头) |
| 3080-50 | 9.5mm (TPE-PUR高压防寒水下电缆)黑色外被-抗拉钢索 | 条 | 50m(不含接头) |
| 3080-70 | 9.5mm (TPE-PUR高压防寒水下电缆)黑色外被-抗拉钢索 | 条 | 70m(不含接头) |
| 3080-100 | 9.5mm (TPE-PUR高压防寒水下电缆)黑色外被-抗拉钢索 | 条 | 100m(不含接头) |
| 3085-50 | 7.0mm (TPE-PUR高压防寒水下电缆)黑色外被-Kevlar | 条 | 50m(不含接头) |
| 3085-70 | 7.0mm (TPE-PUR高压防寒水下电缆)黑色外被-Kevlar | 条 | 70m(不含接头) |
| 3085-100 | 7.0mm (TPE-PUR高压防寒水下电缆)黑色外被-Kevlar | 条 | 100m(不含接头) |
| 3085-120 | 7.0mm (TPE-PUR高压防寒水下电缆)黑色外被-Kevlar | 条 | 120m(不含接头) |

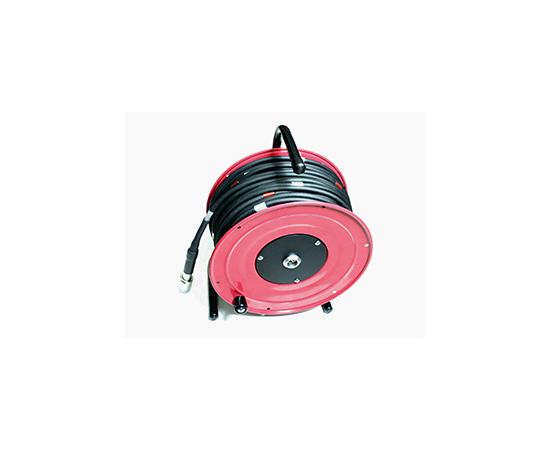

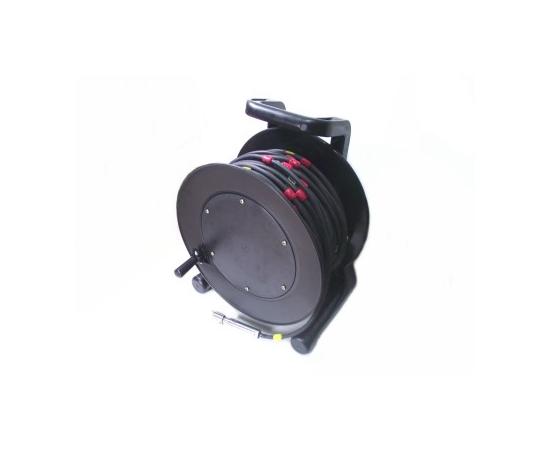

| 3085CR-S | 德国进口电缆线转盘(小) | 台 | 70m以下使用 |
| 3085CR-M | 德国进口电缆线转盘(中) | 台 | 70m以上使用 |

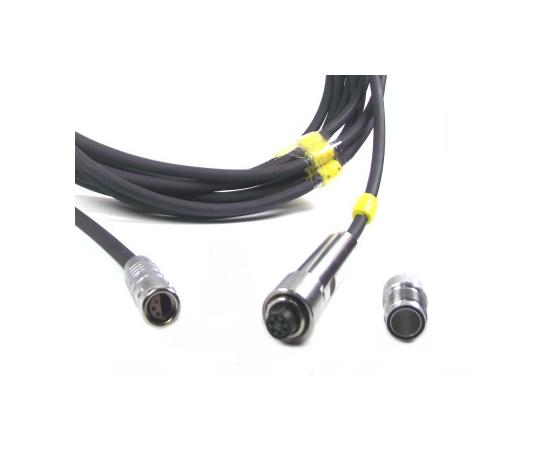

| 3080CC-S | 瑞士进口防水接头(小) - 9.5mm 线夹 | 只 | 显示器端 |
| 3080CC-L | 瑞士进口防水接头(大) - 9.5mm 线夹 | 只 | 感应器端 |
| 3085CC-S | 瑞士进口防水接头(小) - 7.5mm 线夹 | 只 | 显示器端 |
| 3085CC-L | 瑞士进口防水接头(大) - 7.5mm 线夹 | 只 | 感应器端 |
3080 / 3085 系列倾斜仪控制电缆用于监测钻孔中倾度管的变形量 (须搭配测管倾斜仪使用)。在大地工程中测管倾斜仪主要用来监测结构物的变形，如深开挖基地、铁公路路基、边坡稳定等。
