规格9020 自动化数据集录器单位
型号9020
操作温度
-20～50
℃
尺寸 (LxWxH)500 x 400 x 250mm
记忆体容量4MB
类比讯号解析度to 0.33μV
工作电源9.6～14VDC
类位通道8I/O
输入通道16
蓄电池规格12V/7.0 Ah 铅酸电池 (容量可加大)
储存格式以表格形式储存的数据带有时间标记和记录标号
断电保护主电源断电后，电池支持SRAM内存和时钟，确保数据程序和时间讯息不丢失
数据撷取透过RS232介面端口取回数据或使用无线传输方式

产品介绍
优势特点
应用范围
选购说明
自动化数据集录系统是一套可节省大量监测人力，提高仪器数据可信度且具有多功能之监测系统。其系统架构为: 感测器将量测资料给前置放大器作讯号放大处理后，经由16位元类比/数位转换器 (16 bit A/D Converter) 将讯号调整为离散式型态，便于扫瞄器的撷取，再透过资料处理设备将其显现于电脑萤幕上或列印成报表。

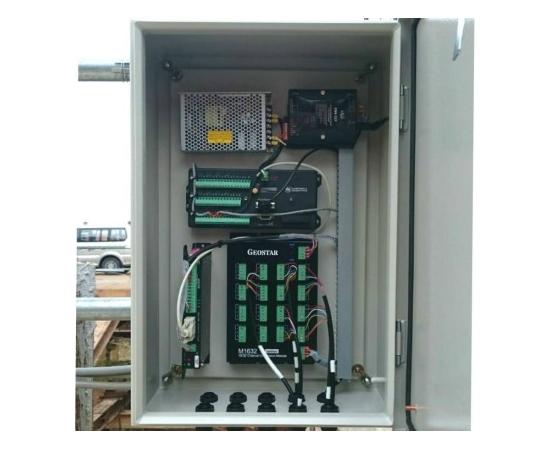

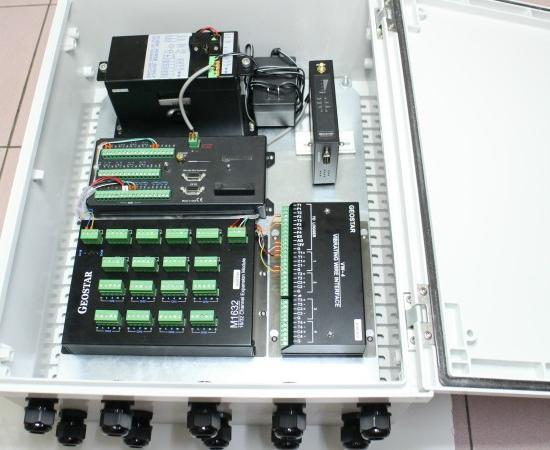

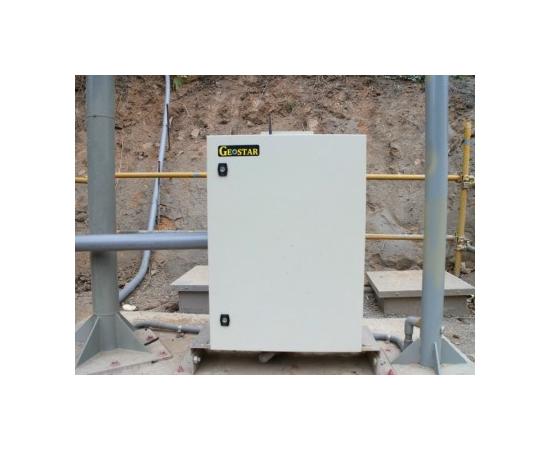

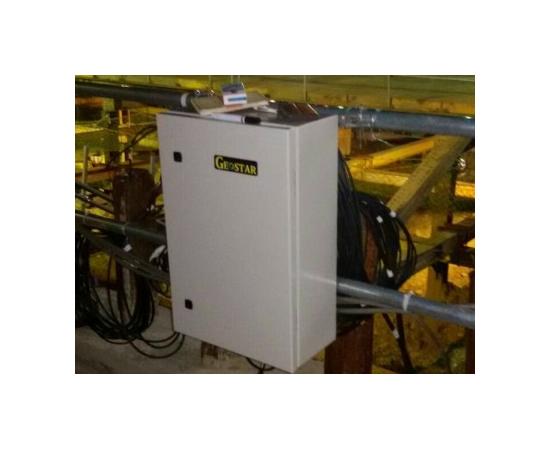

GEOSTAR 9020 自动化数据集录系统由科学仪器模组、多频道扩充模组、电源稳压器、12V铅酸蓄电池、振弦模组、RS232介面、无线传输模组、太阳能电力模组等零组件所构成，安装在500 x 400 x 250mm ABS塑钢外壳开关箱中。本系统可以用来即时或定时读取Geostar公司所生产的所有电子式仪器，并且套用土木工程工具软体时可以构成自动图形分析系统。

GEOSTAR 9020 自动化数据集录器系统的通讯方式有: 透过RS232介面直接与PC或笔记型电脑连线传输、GSM传输、GPRS传输、RS485传输(最远可达12KM)、光纤或ADSL网路传输、卫星Satelite传输或透过电话线传输。(注: 经由GSM或GPRS传输方式发送封包资料给行动电话需要使用电信公司无线网卡服务)。

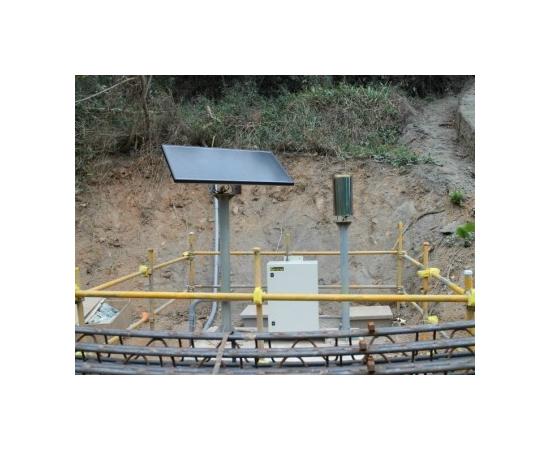

本系统根据现场状况可以选择使用电力公司供电或太阳能供电系统 (需加购太阳能电力模组及太阳能发电板)。
  • 系统核心采用美国进口资料撷取模组，稳定可靠。
  • 多台自动化数据集录器组合可以撷取数千组仪器数据。
  • 在世界任何地方都可以接收资料。
  • 使用专用分析软体可以建构完整的图形监测系统。
产品型号品名单位备注(mm)
9020-R03可读电流、电压、电阻、脉冲讯号、RS232及SDI-12讯号台300*200*150
9020-R06可读电流、电压、电阻、脉冲讯号、RS232及SDI-12讯号台400*300*200
9020-R08可读电流、电压、电阻、振弦、脉冲及RS232讯号 (含32ch扩充模组)台500*400*200
9025-R08可读电流、电压、电阻、振弦、脉冲及RS232讯号 (无32ch扩充模组)台400*300*200
9020-R10可读电流、电压、电阻、振弦、脉冲及RS232讯号 (含32ch扩充模组)台500*400*200
9025-R10可读电流、电压、电阻、振弦、脉冲及RS232讯号 (无32ch扩充模组)台400*300*200
9020-CC主机至扩充箱连接线 3m (其他长度可选)条防水军规接头2只
9020P-CI集录器户外型立柱 (铸铁含烤漆)根
9020P-ST集录器户外型立柱 (不锈钢)根
VW-4振弦模组 : 4Ch台
P12RB12V铅酸电池模组台防过充保护电路
3G-RTU3G通讯模组 (不含SIM卡)台
4G-RTU4G通讯模组 (不含SIM卡)台
SS-10L太阳能充电模组台
