振弦式埋入型混凝土应变计

振弦式表面型应变计

振弦式埋入型混凝土应变计

规格9200 系列埋入型混凝土应变计单位
型号9200A9200B9200C9200D9200E
长度1558055255155mm
量测范围3000 (微应变)με
灵敏度1 (微应变)
非线性<0.5%FS
热敏电阻3KΩ
操作温度
-20～80
℃
电缆线长度标配 2m (长度可客制化)
电缆线材质4 芯 / 22 AWG / PE 绝缘 / PVC 外被
本体材质300系列不锈钢
对应测读器型号
VW405 / SD101 / 9020

产品介绍
优势特点
应用范围
选购说明

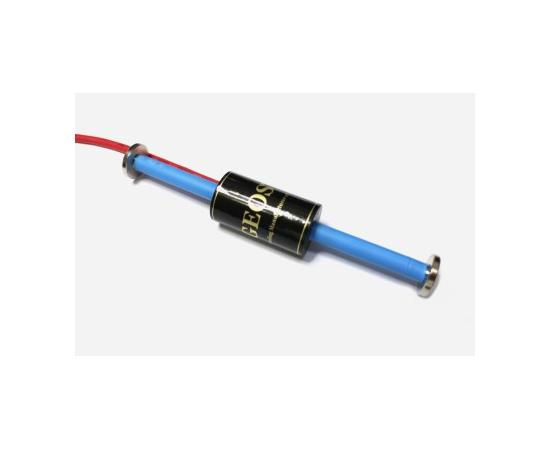

振弦式混凝土应变计系用于监测钢筋混凝土或混凝土结构体在灌浆期间的应变。9200混凝土应变计本体中装有一根钢弦，当两个钢弦固定端之间的混凝土距离产生变化时将导致钢弦的张力改变，应变计上的感应线圈能透过振弦读数仪接收钢弦的频率讯号，通过工程人员的计算可以得到相应的应变值。

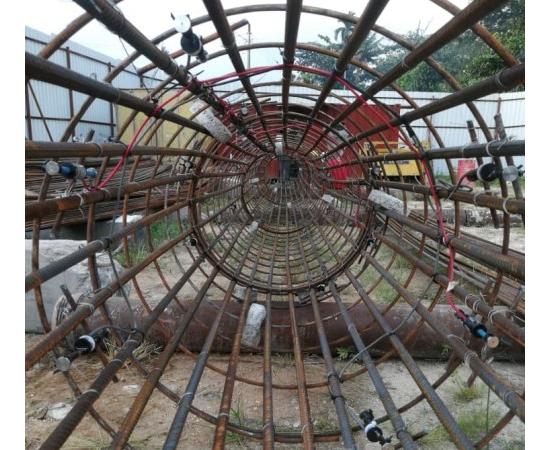

混凝土应变计一般需要在混凝土灌浆前进行安装，为了加强混凝土的强度，施工人员会在混凝土中加入钢筋，安装混凝土应变计时一般都会用细铁丝固定于钢筋主筋之间。
  • 仪器具备高精准度及灵敏度。
  • 结构坚固，稳定性高。
  • 高达3000με 的量程。
  • 仪器附温度量测功能，可以进行温度补偿计算。
  • 电缆线长度及电阻不影响准确性。
产品型号品名单位备注
9200A混凝土应变计本体(标准型)支量程：3000με  /  长度：155mm
9200E混凝土应变计本体(一体型)支量程：3000με  /  长度：155mm
9000-CL支撑应变计线圈(射出成型)条PE绝缘 / PVC外被 / AWG22-2P / 长度：2m
3000PVC讯号电缆mΦ4.7mm_4芯双绞22AWG(PE-PVC铝箔各隔)



混凝土应变计有以下几种安装方式：

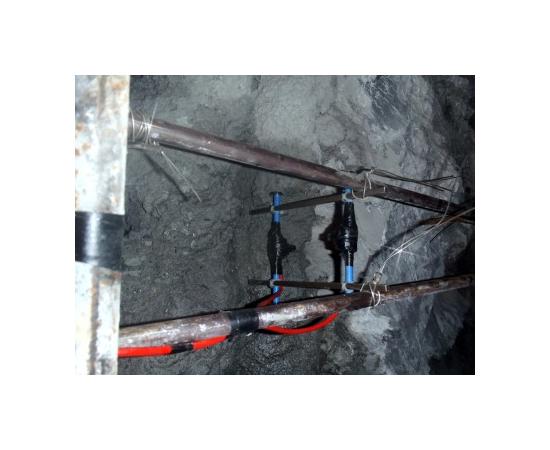

  • 用细铁丝绑在钢筋上。
  • 直接插入到湿混凝土或者砂浆中。
  • 预先浇筑在相同材料的混凝土块中然后埋入到建筑物中。
