振弦式支撑荷重计

规格9910 系列振弦式支撑荷重计单位
型号 9910
量测范围50100200300400500Tf
安全过载150%FS
灵敏度0.05
非线性<1.0
外径 (OD)110140140mm
高度 (H)100100140
操作温度
-20～80
℃
电缆线长度标配 2m (长度可客制化)
电缆线材质8 芯 / 22 AWG / PE 绝缘 / PVC 外被
本体材质合金钢
输出讯号Digit (Hz2/1000)
对应测读器型号
VW405 / VW406 / FD404 / 9020

产品介绍
优势特点
应用范围
选购说明
水平支撑工法一般系利用H型钢做为基地开挖时挡土壁之支撑结构。支撑荷重计是为了检测加压中H型钢之受力大小而设计的。
Model 9910 振弦式支撑荷重计内部包含3 ~ 6个振弦式感应器，等距离围绕轴心安装在一个合金钢圆柱体内，并在上下配备荷重承压板，支撑荷重计内部的振弦式感应器透过多芯电缆线连接到读数仪或自动化集录器上可以精确快速反应荷重计本体当下所承受的预力。

  • 局部破损也不影响测量精度，液压荷重计则会有液体渗漏。
  • 量测数据准确，具备高精度及高灵敏度。
  • 与无线传输自动化集录系统完全相容。
  • 结构稳固并具有良好的长期稳定性。
  • 反应快速，测量精度不受电缆线长度影响。
产品型号品名单位备注
VW406手持式振弦测读仪台具备多弦测量功能，可搭配多项振弦式仪器测读
MD505多通道振弦自记式集录器台设定后可依自订频率纪录读值及温度资料
9020自动化主机套资料云端即时传输，并可搭配多项仪器同时监测
3020PVC讯号电缆mΦ6.5mm_8芯24AWG(PE-PVC铝箔总隔+金属隔网)



  • 边坡地锚安全观测
  • 桥梁承重与水坝监测
  • 基桩载重试验

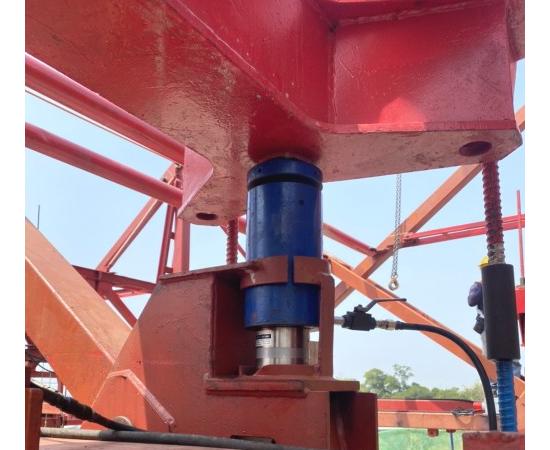

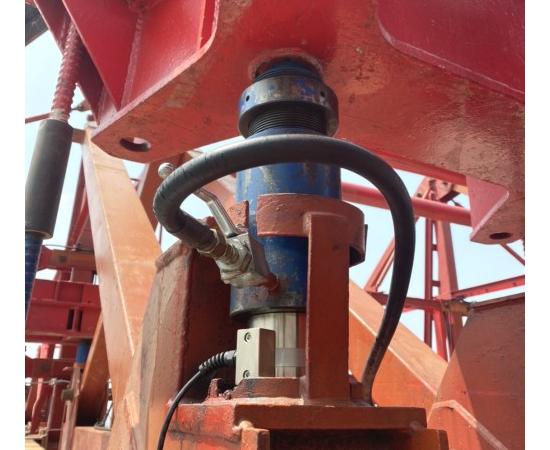

  • 建筑工地H钢梁轴力监测
  • 房屋迁移千斤顶承重控制
  • 货物、谷物进仓重量控制
  • 油槽、漆槽自动化容量监控
