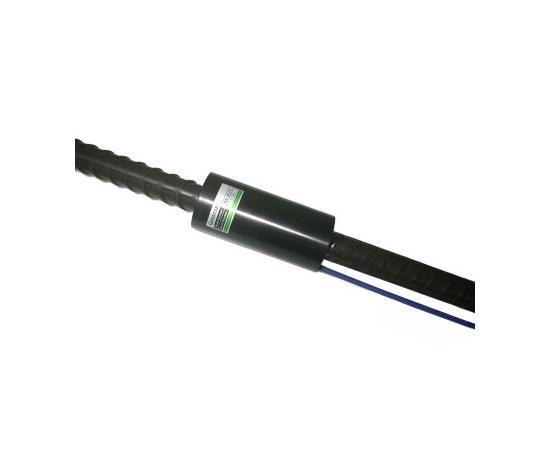

电阻式钢筋应力计

规格9010 系列电阻式钢筋应力计单位
型号9010
外径
#7 (Φ22)，#8 (Φ25)，#9 (Φ29)，#10 (Φ32)，#11 (Φ36)
mm
仪器长度750
量测范围±3000
 Kgf/cm2
过载保护120%FS
灵敏度0.05
非线性<1.0
迟滞性<1.0
激励电压
2～10
V
额定输出2mV/V
输入输出抗阻350±2Ω
操作温度
-20～80
℃
防水等级IP68
电缆线材质4 芯 / 22 AWG / PE 绝缘 / PVC 外被
对应测读器型号9020
产品介绍
优势特点
应用范围
选购说明

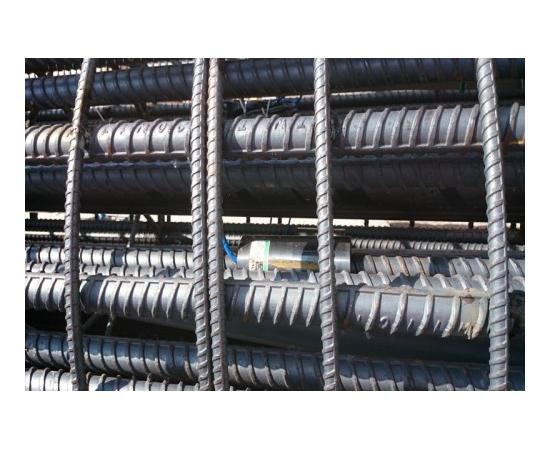

工程监测仪器中的钢筋应力计用于测量埋入混凝土中钢筋的应变量以适时反应钢筋的受力情形，供现场工程人员作为施工的参考。钢筋应力计通常用于监测基桩、连续壁、桥墩、隧道内衬砌和沉箱等构件的应变。
  • 绝缘性能良好，防水耐用。
  • 配接自动电阻应变巡检仪系统可实现自动化测量。

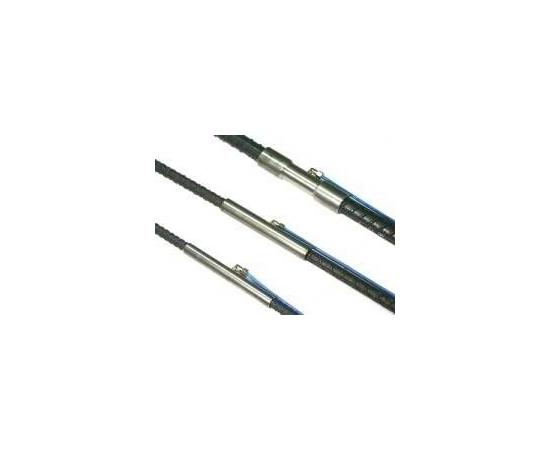

  • 配合被测钢筋的直径可使用相对应型号之应力计。
  • 仪器具备高灵敏度、高精度的优点，并有良好的长期稳定性。
产品型号品名单位备注
BD101电阻自记式集录器台设定后可依自订频率纪录读值资料
3010PVC讯号电缆mΦ6.3mm_4芯双绞22AWG(PE-PVC铝箔各隔)

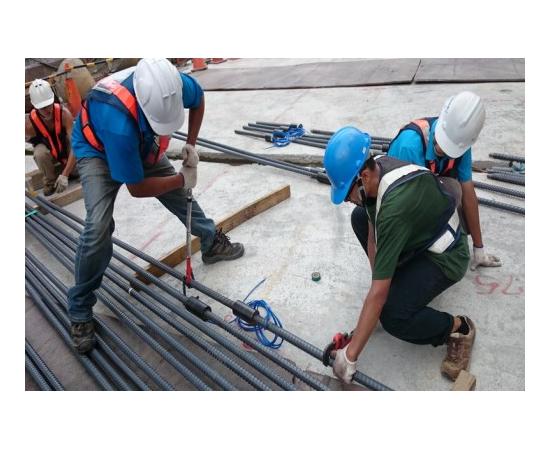

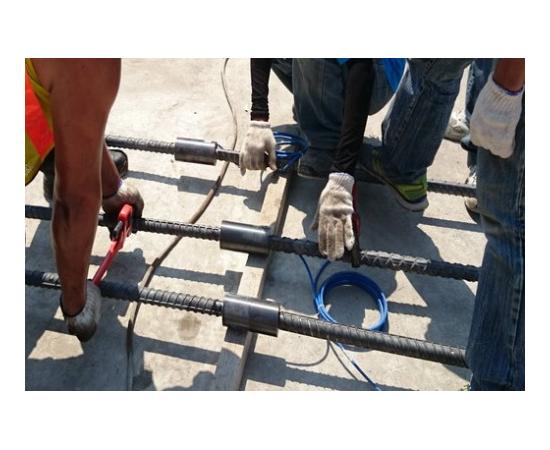

Model 9010 电阻式钢筋应力计的量测方式是在特制仪器的两端接上两根钢筋，中间仪器段采用全桥测量(有四个电阻应变片)，将应变计的中心部位引出线接到静态电阻应变仪或自动化数据集录器的接线柱即可读取数据。 安装本仪器时可使用细铁丝捆绑在结构钢筋上，细铁丝捆绑位置应在应力计受力两端或者将结构钢筋按相应长度锯断，然后将应力计两端焊接在主筋上，焊接时应将应力计感应部分（中间段）浸泡在水中，以免过热损坏应力计。
