振弦式点焊型应变计 / 贴片型应变计

规格9100 系列振弦式点焊型应变计 / 贴片型应变计单位
型号9100A9100B9100C9100D
长度69mm
量测范围1
标准品 : 3000微应变  /  订制品 : 可达5000微应变με
灵敏度1微应变
非线性<0.5%FS
热敏电阻3KΩ
操作温度
-20～80
℃
热膨胀系数11
ppm/℃
电缆线长度标配2m (长度可客制化)
电缆线材质4芯 / 22 AWG / PE 绝缘 / PVC 外被
本体材质300系列不锈钢
对应测读器型号
VW405 / SD101 / 9020


备注1：其他量测范围请电洽

产品介绍
优势特点
应用范围
选购说明
9100 振弦式贴片型应变计(或称点焊型应变计)的内部包括一根振动钢弦元件拉伸于两个固定端之间，钢弦由一个不锈钢套管保护。当外力作用并改变内部钢弦的张力时，会影响其共振频率，并由其内部电磁线圈测读出频率变化进而精确推算出其应变量。
  • 仪器具备高精准度，并有良好的长期稳定性。

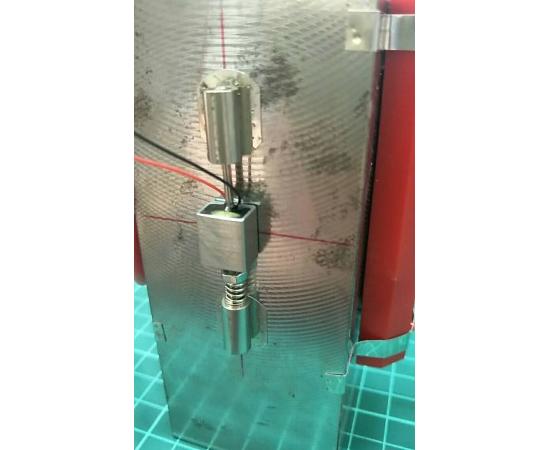

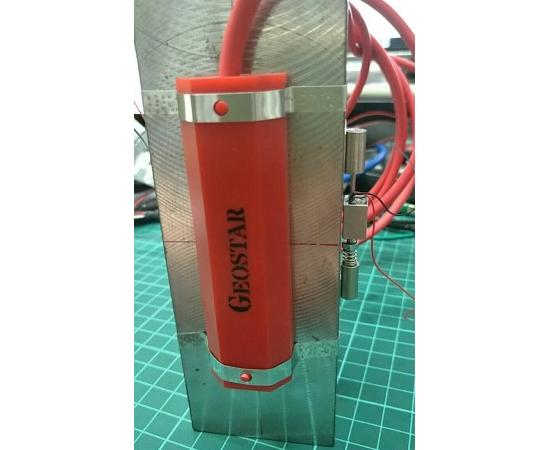

  • 简单且多样化的安装方式。
  • 与全自动监测记录警报系统完全相容。
  • 钢弦松紧度可调整 (9100B / 9100C / 9100D)。
  • 准确性不受电缆线长度影响。
产品型号品名单位备注

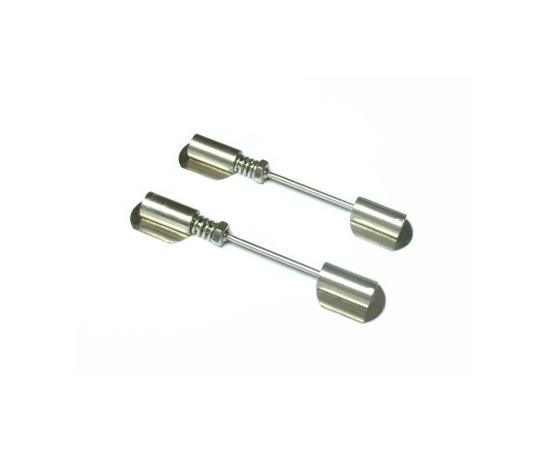

9100A贴片型应变计本体(标准型)支量程：3000με  /  长度：69mm
9100B贴片型应变计本体(可调式)支量程：3000με  /  长度：69mm

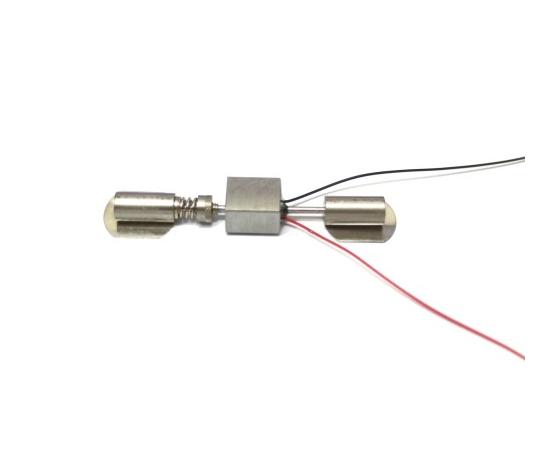

9100C贴片型应变计本体(一体式)支量程：3000με  /  长度：69mm

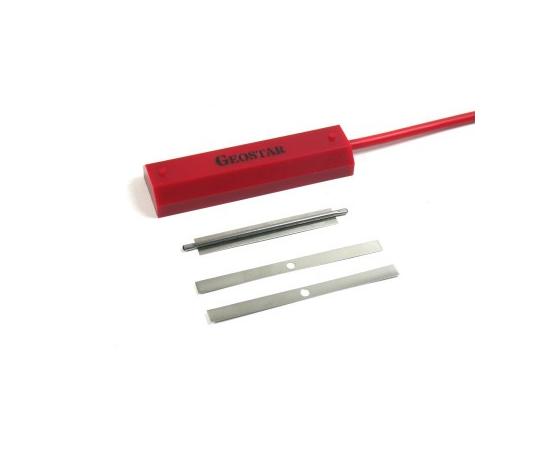

9100-CL贴片型应变计感应线圈条PE绝缘 / PVC外被 / AWG22-2P / 长度：2m
3000PVC讯号电缆mΦ4.7mm_4芯双绞22AWG(PE-PVC铝箔各隔)



本仪器主要用于测量钢构部件的应变，如：
  • 型钢支撑
  • 桥樑桥墩
  • 基桩
  • 钢筋与荷重计
  • 隧道内钢衬砌
