振弦式连通管沉陷计

规格9675 系列振弦式连通管沉陷计单位
型号9675-1509675-300
量测范围150300mm
长度680
外径100
固定架尺寸 (LxWxH)
160 x 140 x 10
精确度±0.1%FS
灵敏度0.025
系统精度±0.1
操作温度
-20～80
℃
本体材质300系列不锈钢
对应测读器型号
VW405 / SD101 / 9020

零配件选购通气管、通液管、固定架



产品介绍
优势特点
应用范围
选购说明

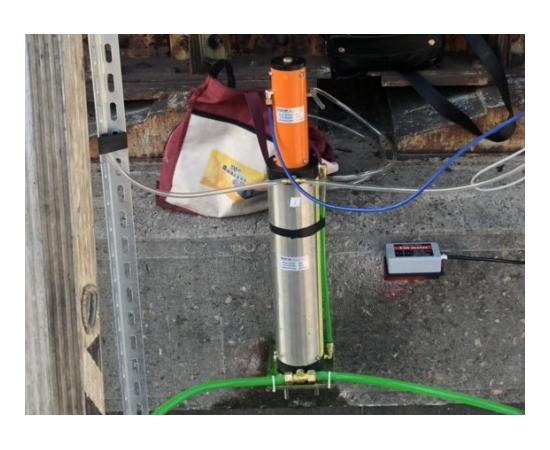

Model 9675 连通管式沉陷系统包括一系列的沉陷计(不定数量)及一组供参考水位刻度的基准沉陷计(或称基准水槽)所构成，沉陷计与基准沉陷计间使用连通管(水管:hose)连通。将基准沉陷计固定保持在一定标准水平，其他受测沉陷计则维持受压状态，当受测沉陷计上下移动变化时其所承受之水压亦会有所变化，受测沉陷计本体内部振动钢弦的张力将因此递增或衰减，其共振频率随之改变。使用振弦式读数仪或自动化集录器可以测得该共振频率进而推算出其下沉或隆起量。
  • 仪器具备高精准度，并有良好的长期稳定性。
  • 测量范围广(有大、中、小沉陷量程供选择)。
  • 可以连接无线传输自动化集录系统。
  • 测读数据可靠，安装步骤简单。
  • 不受侧向位移影响。
Model 9675 连通管式沉陷计用于测量及控制垂直位移，包括：

  • 道路、堤防的结构控制。
  • 桥墩及挡土墙的监测。
  • 填海建筑的施工控制。
  • 建筑物基础的沉陷和隆起。
