倾斜计 | 变位计
无线倾斜计
| 规格 | 条件 | 8260-WL 无线倾斜计 | 单位 | |||
| 仪器型号 | 8260-WL-10 | 8260-WL-15 | 8260-WL-30 | |||
| 测量范围 | ±10 | ±15 | ±30 | ° | ||
| 测量轴 | A轴B轴 | A轴B轴 | A轴B轴 | |||
| 解析度 | 0.0005 | 0.0005 | 0.0005 | ° | ||
| 绝对精度 | 0.001 | 0.005 | 0.006 | ° | ||
| 长期稳定性 | 0.002 | 0.003 | 0.005 | ° | ||
| 长宽高(倾斜计) | L x W x H | 115x68x57 | mm | |||
| 长宽高(接收器) | L x W x H | 95x48x36 | ||||
重量(倾斜计) | 含天线 | 680 | g | |||
重量(接收器) | 含天线 | 230 | ||||
| 供电电压 | 标准 | 9～15 | VDC | |||
| 工作电流 | 无负载 | 50 | mA | |||
| 工作温度 | -40～85 | ℃ | ||||
| 输出讯号 | RS485 | |||||
| 无线通讯标准 | ISM 433 MHZ | |||||
| 防水等级 | IP66 | |||||
| 监控软体 | GT100Pro | | ||||
产品介绍
优势特点
应用范围
选购说明

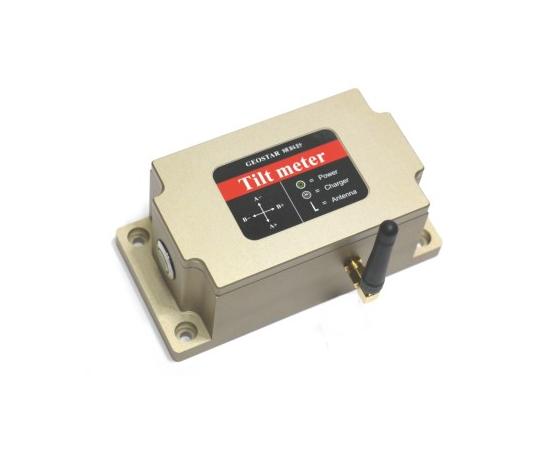

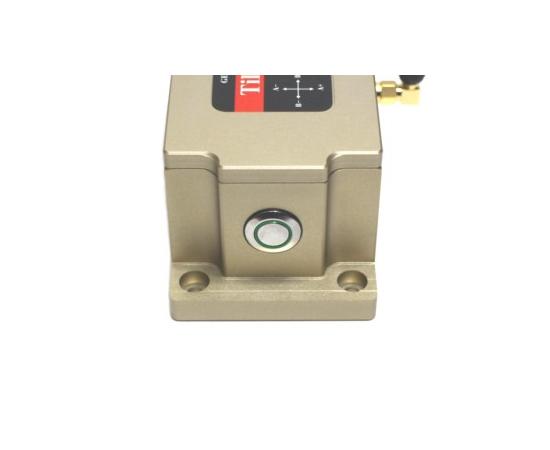

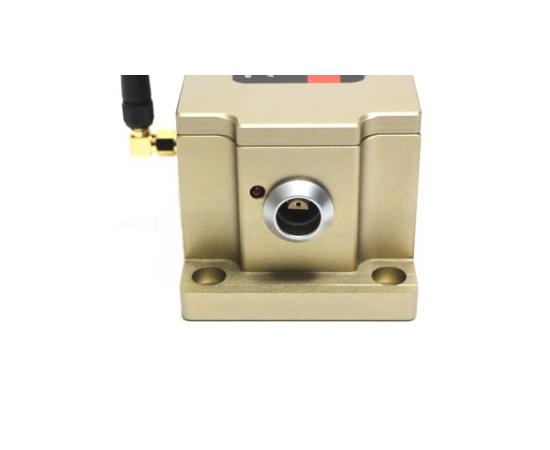

8260-WL是隼星公司针对建筑工地施工安全及古蹟维护等领域推出的无线传输型双轴向倾斜计，产品采用无线ISM全波段工作频率，符合全球ISM频段通讯标准，无需申请频点。载频落在433MHZ。在可视空旷区域通讯距离可达1000米左右。结构采用铝合金外壳，全防水设计，可长期在室外做监测应用。

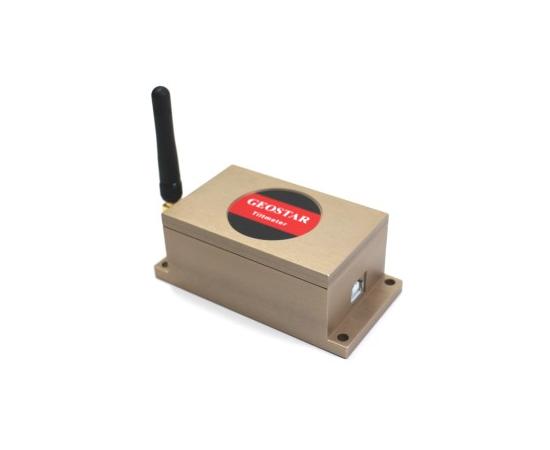

产品分无线倾斜计和无线数据接收机部分，接收机把无线模组接收过来的倾斜量值通过RS485接口输出，用户只需要提供电源并采集它的数位讯号即可实时测量与分析结构物的倾斜量与振动变化。
8260-WL内置高精度24bit A/D转换器，通过滤波演算法，可以准确测量倾斜计输出相对于水平面的倾斜和俯仰角度。本产品使用MAXIM公司的高精度数位温度感应器，可根据外部温度变化修正倾斜计温度漂移，以保证仪器在高温与低温环境下的重复性。本产品讯号输出速率快、性能可靠稳定，适合应用于各种恶劣地形与严苛施工环境。
- 双轴向倾角测量。
- 量程±10～±30°可选 (Other ranges available on request)。
- 空旷区域通讯距离可达1000米左右。
- 内置高精度24bit A/D转换器。
- IP66防护等级。
- 解析度0.0005°。
产品型号 | 品名 | 单位 | 备注 |
8260-R | 无线倾斜计接收器 | 台 | PC电脑接收用 |
8260-RP | 无线倾斜计中继器 | 台 | 讯号中继站 |
GT100Pro | 无线倾斜计监控软体 | 套 | 多国语言版 |
- 工程车辆水平调整。
- 桥樑与水坝监测。
- 地下钻机垂直度微调。
- 古蹟及高科技厂房倾斜监控。
- 精密机床水平控制。
- 地质设备倾斜监测。
