振弦式土压力感应器

规格9810 系列振弦式土压力感应器单位
型号98109810S
外径x高度156x25110x25mm
重量25501450g
量测范围350 / 700 / 1000 / 2000 / 5000 / 10000(10MPa)kPa
最大量测范围额定量测范围 x 1.2倍
精度±0.1%FS
解析度0.025
操作温度
-20～80
℃
电缆线材质4芯双绞线 / 22 AWG / 铝箔遮蔽 / 铜网隔离 / PE绝缘 / PVC外被
本体材质SUS304 不锈钢
对应测读器型号VW405 / VW406 / SD101 / FD101 / FD404 / 9020
产品介绍
优势特点
应用范围
选购说明

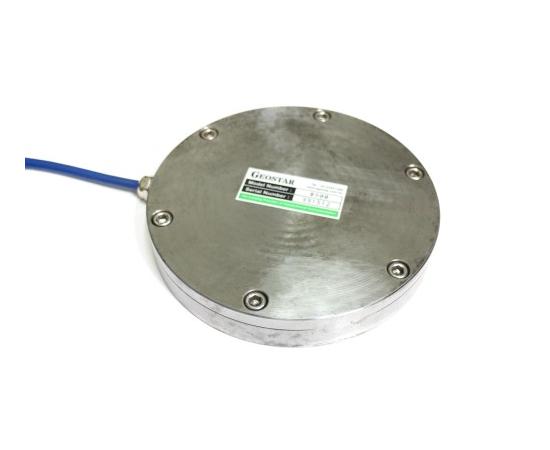

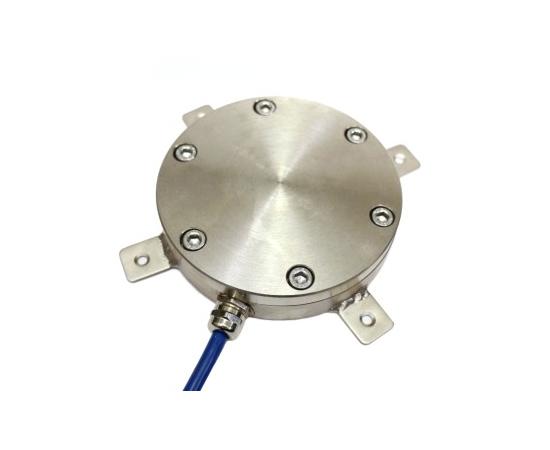

Model 9810 系列振弦式土压力感应器由两片圆形不锈钢板以六角螺丝固定结合，内部以氮气填充以避免氧化并延长其使用寿命。

仪器安装在待测体下方的土体中，由讯号电缆将感应器频率讯号传输到自动化集录系统或由监测人员持携带式测读器(如VW405振弦式测读器)手动量测，量测到的频率数据经代入公式后可以精准计算出受测土压力。

  • 高防水密封性。
  • 仪器适合连接自动化集录系统。
  • 测量范围广(有大、中、小压力量程供选择)。
  • 土压计扁平的外型具有很小的剖面，使拱效应影响达到最小。
  • 仪器具备高精准度，并有良好的长期稳定性。
  • 准确性不受电缆线长度影响，可延长超过1000m。
产品型号品名单位备注
VW405手持式振弦测读仪台可搭配多项振弦式仪器测读
VW406手持式振弦测读仪台具备多弦测量功能，可搭配多项振弦式仪器测读
SD101振弦自记式集录器台设定后可依自订频率纪录读值及温度资料
9020自动化主机套资料云端即时传输，并可搭配多项仪器同时监测
3010PVC讯号电缆mΦ6.3mm_4芯双绞22AWG(PE-PVC铝箔各隔)



Model 9810 系列振弦式土压力感应器主要用于监测土压力的变化，包括：
  • 挡土墙、桥墩、混凝土结构的压力监测。
  • 隧道、开挖基地、基础的压力监测。
  • 水库、水坝、堤防的压力监测。
  • 掩埋场、回填体的压力监测。
