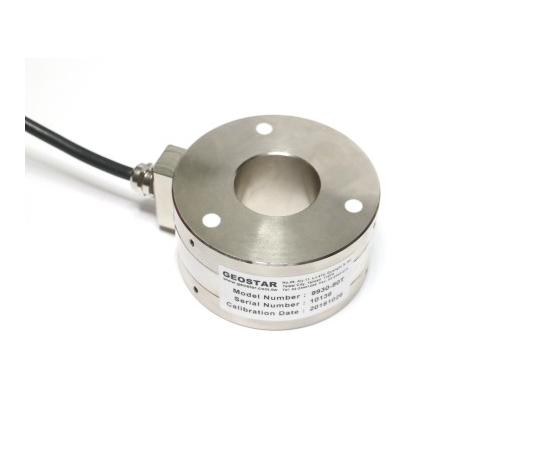

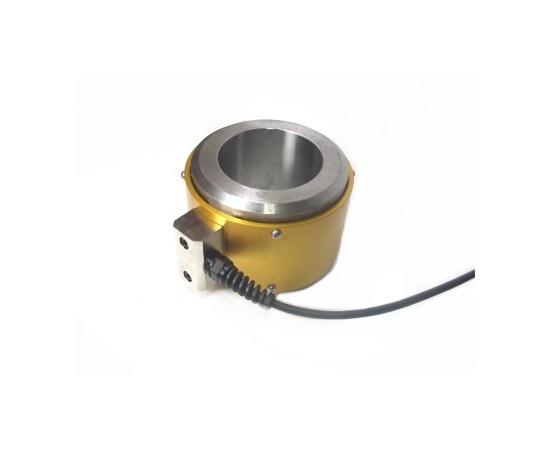

电阻式地锚荷重计
| 规格 | 9950 系列电阻式地锚荷重计 | 单位 | |||
| 型号 | 9950 | ||||
| 量测范围 | 0-50 | 0-100 | 0-200 | 0-300 | Tf |
| 额定输出 | 2.0 | mV/V | |||
| 激励电压 | 2～10 | V | |||
| 过载保护 | 120 | %FS | |||
| 非线性 | <0.5 | ||||
| 外径 (OD) | 150 | 150 | mm | ||
| 内径 (ID) | 90 | 100 | |||
| 高度 (H) | 100 | 140 | |||
| 输入输出阻抗 | 700±2 | Ω | |||
| 操作温度 | -10～75 | ℃ | |||
| 防水等级 | IP68 | ||||
| 电缆线长度 | 标配 3m (可依照需求提供客制化长度) | ||||
| 电缆线材质 | 4 芯 / 16 AWG / PVC 绝缘 / 金属隔离网 / PVC 外被 | ||||
| 本体材质 | 合金钢 | ||||
| 对应测读器型号 | 9020 / BD101 | | |||
产品介绍
优势特点
应用范围
选购说明
地锚荷重计用于监测挡土墙或边坡上地锚或岩锚之预力变化，也可应用于地下开挖、静力试桩、托底之支撑等。

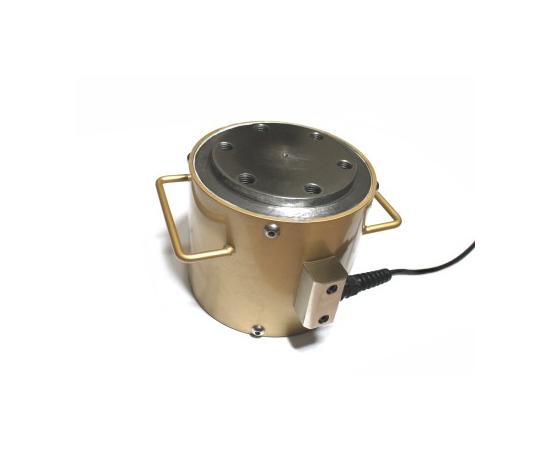

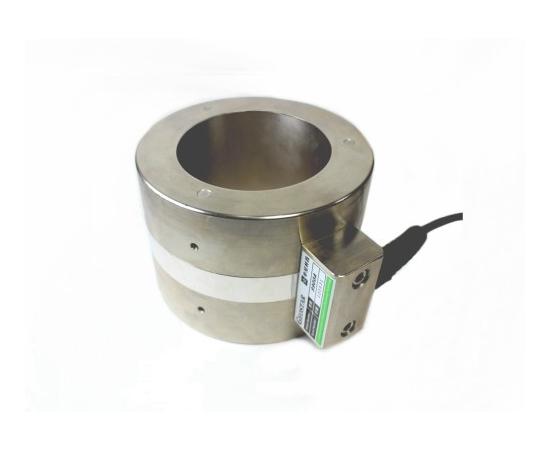

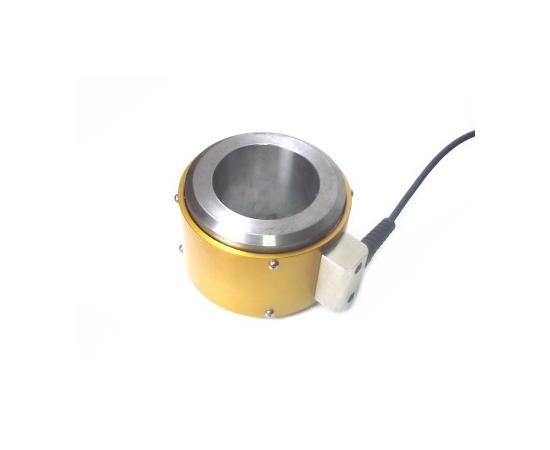

9950 电阻式地锚荷重计内部包含8个电阻式感应器，等距离围绕轴心安装在一个合金钢圆柱体内，并在上下配备荷重承压板，地锚荷重计内部的电阻式感应器透过多芯电缆线连接到读数仪或自动化集录器上可以精确快速反应荷重计本体当下所承受的预力。
9950 电阻式地锚荷重计内部包含8个电阻式感应器，等距离围绕轴心安装在一个合金钢圆柱体内，并在上下配备荷重承压板，地锚荷重计内部的电阻式感应器透过多芯电缆线连接到读数仪或自动化集录器上可以精确快速反应荷重计本体当下所承受的预力。
- 局部破损也不影响测量精度，液压荷重计则会有液体渗漏。
- 量测数据准确，具备高精度及高灵敏度。
- 与无线传输自动化集录系统完全相容。
- 结构稳固并具有良好的长期稳定性。
- 量程50~300Tf可选
| 产品型号 | 品名 | 单位 | 备注 |
| BD101 | 电阻自记式集录器 | 台 | 设定后可依自订频率纪录读值资料 |
| 9020 | 自动化主机 | 套 | 资料云端即时传输，并可搭配多项仪器同时监测 |
| 3020 | PVC讯号电缆 | m | Φ6.5mm_8芯24AWG(PE-PVC铝箔总隔+金属隔网) |

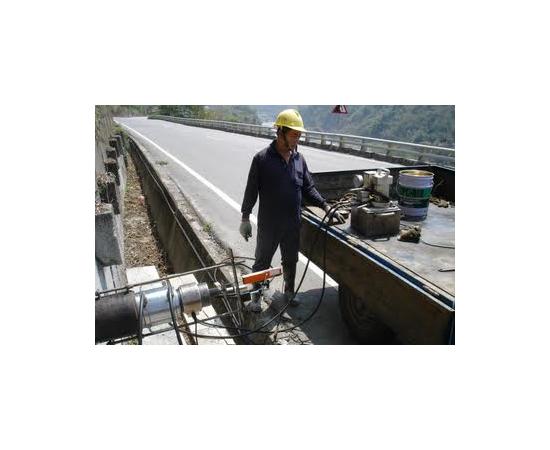

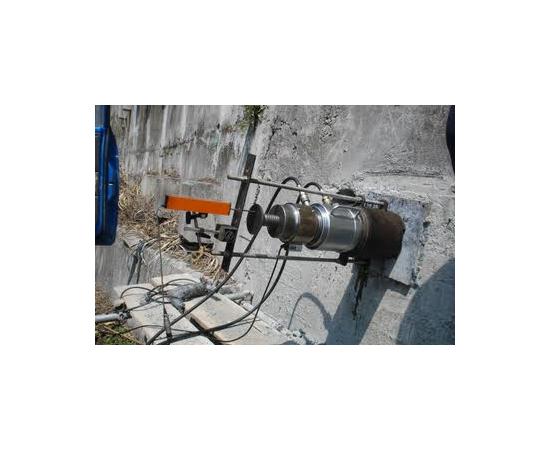

- 边坡地锚安全观测
- 桥梁承重与水坝监测

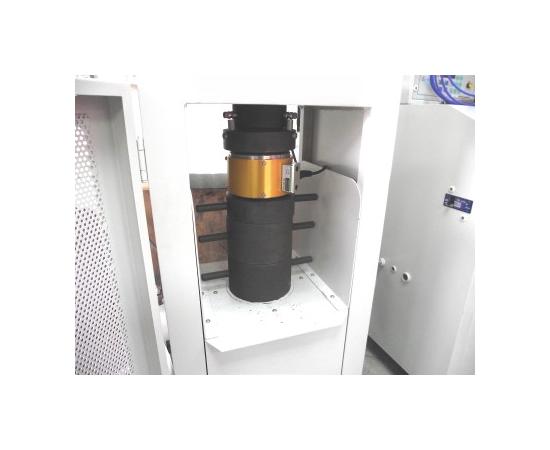

- 基桩载重试验
- 建筑工地H钢梁轴力监测
- 房屋迁移千斤顶承重控制
- 货物、谷物进仓重量控制
- 油槽、漆槽自动化容量监控
