振弦式钢筋应力计

规格
9011 系列振弦式钢筋应力计单位
型号9011
外径#4 (Φ13mm)，#5 (Φ16mm)，#6 (Φ19mm)
#7 (Φ22mm)，#8 (Φ25mm)，#9 (Φ29mm)
#10 (Φ32mm)，#11 (Φ36mm)，#12 (Φ39mm)		mm
长度 (#4～#6)1000
长度 (#7～#12)770
量测范围±3000
 Kgf/cm2
灵敏度0.025%FS
非线性<0.5
操作温度
-20～80
℃
电缆线材质22 AWG / 4 芯 2 对双绞线 / 铝箔各隔 / PE 绝缘 / PVC 外被
对应测读器型号
产品介绍
优势特点
应用范围
选购说明

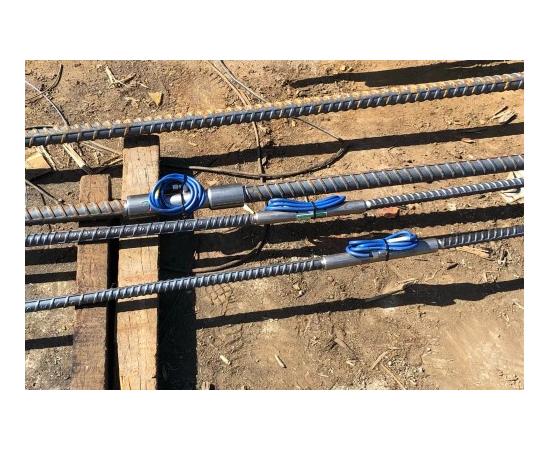

工程监测仪器中的钢筋应力计(#4)称为"Sister Bar"，用于测量埋入混凝土中钢筋的应变量以适时反应钢筋的受力情形，供现场工程人员作为施工的参考。钢筋应力计通常用于监测基桩、连续壁、桥墩、隧道内衬砌和沉箱等构件的应变。
  • 仪器具备高精准度，并有良好的长期稳定性。
  • 多样化的安装方式。
  • 可以连接自动化集录系统。
  • 防水设计，直接埋设于混凝土中。
  • 频率讯号准确性不受电缆线长度影响。

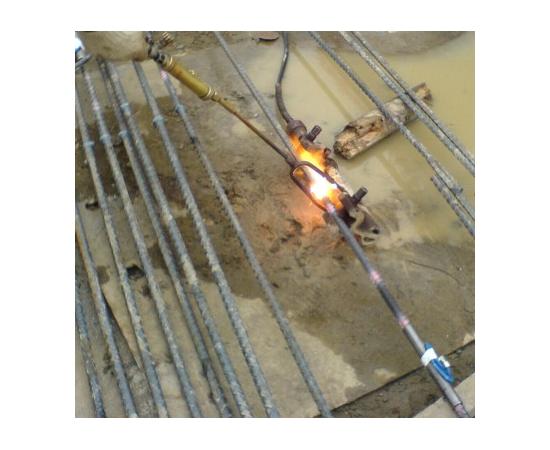

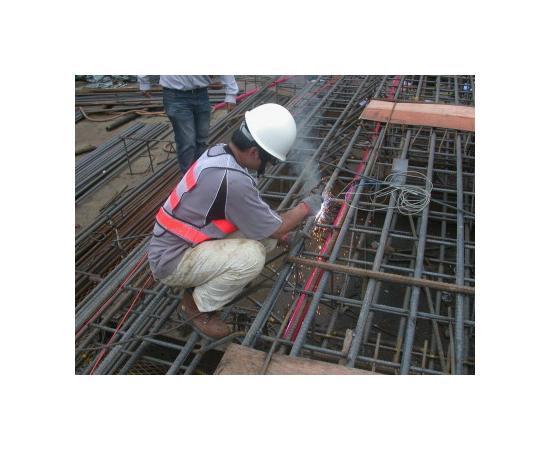

  • 可与同直径钢筋焊接。
产品型号品名单位备注
VW405手持式振弦测读仪台可搭配多项振弦式仪器测读
VW406手持式振弦测读仪台具备多弦测量功能，可搭配多项振弦式仪器测读
SD101振弦自记式集录器台设定后可依自订频率纪录读值及温度资料
9020自动化主机套资料云端即时传输，并可搭配多项仪器同时监测
3010PVC讯号电缆mΦ6.3mm_4芯双绞22AWG(PE-PVC铝箔各隔)

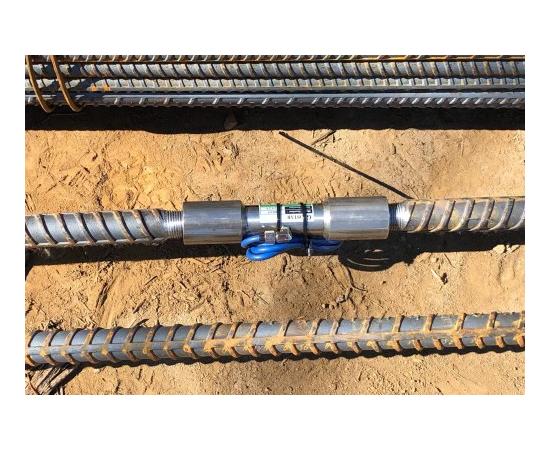

Model 9011 振弦式钢筋应力计的结构是在特制仪器的两端接上两根钢筋，中间仪器段内含一组微型振弦式应变计和一个感应线圈，线圈连接电缆线由应变计的中心部位引出，连接到振弦式测读器(VW405)或数据集录器上。这些测读器能提供一个使钢弦振动所需的激励电压，在钢筋计被激励共振后，由测读器测出钢弦的振动频率，透过该振动频率的变化现场监测人员可以精确计算出受测钢筋的应力值。
